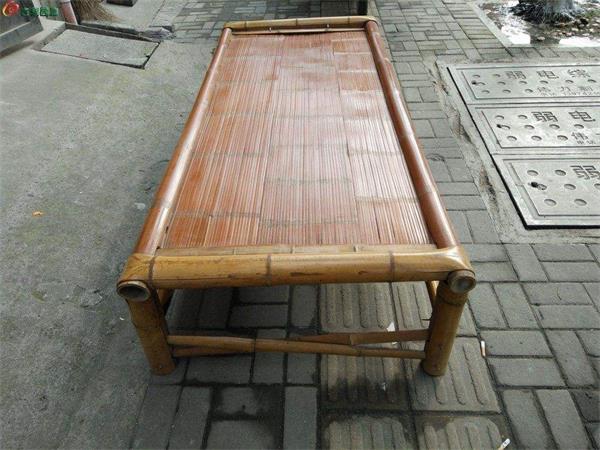

竹子的弯曲性能非常好，因能弯曲，可制成竹家具骨架。因此可做成各式各样的家具。那该如何将竹段弯曲成竹家具的骨架呢？一般采用火烤弯曲法、开凹槽弯曲法、锯三角槽口弯曲法等。

　　1.火烤弯曲法
　　取一根待弯曲的竹段,左右手分别各握一端或把一端卡入调曲棒槽中,另一端用手握紧,把要弯曲的部位的节间放在火上烤,加温的幅度要适当大些,不断的来回转动竹段,竹壁厚的烤的时间长些,薄的烤的时间短些,当秆皮上烤出发亮的水珠竹油时,材质开始变软。
　　这时两手再缓缓向内用力,顺势将竹材弯成所需要的曲度,然用冷水或冷湿布擦弯曲部位促使降温定型。为了避免把竹段秆皮烧黑,最好不用有黑烟的燃料,一般习惯用炭火。高级工艺品骨架竹材的弯曲可用酒精灯、电炉等热源。竹段弯曲的温度最好在120°C左右。另外,还可以将竹段内部节隔打通,装进热沙,缓缓地加热弯曲、冷却定型。这种装热沙火烤弯曲法受热均匀,竹段弯曲的弧度亦均匀,而且竹段不开裂。但因内部竹隔被除,竹材强度受到一定损失。
　　2.开凹槽弯曲法
　　取待弯曲的竹段,在待弯曲的部位锯出凹形槽口,再把凹槽的两头修成半圆形弧。凹槽的深度为竹段直径的3/4,凹槽的长度为竹段或圆木芯直径的1.5倍。凹槽的内部要求平整,并要削去内部竹黄。将凹槽处加热弯曲,把预制好的竹段或圆木芯填入凹槽夹紧,冷却后即成90°的弯曲。

　　3.锯三角槽口弯曲法
　　在竹段待弯曲部位的内方,均匀地锯上三角形槽口,再用火烤弯曲部位,两手把竹段向内方弯曲,冷却后即可定型。必须注意,锯的缺口愈大、愈多,竹段弯曲的弧度就愈大,曲率半径就愈小;反之,则竹段弯曲的弧度就小,曲率半径就大。一般缺口的深度为竹段直径的2/3左右。锯口一定要大小一致,间距相等或对称,缺口要在竹段的一条纵线上。否则制成的竹家具会扭曲变形或开裂,此种弯曲法适用于竹椅靠背骨架和竹沙发靠背骨架的加工。
　　其中开凹槽弯曲法、锯三角槽口弯曲法,适用于不易弯曲的大径竹材,制成的骨架虽有一定的特色,但是因锯伤了竹材、所以强度有所损失,所以一般生产上都不采用这两种方法。
　　长沙宇程机械有限公司专业研发，生产，销售质量好，效率高，稳定，可靠的破竹机。
